超聲波焊接機的模具在高頻振動環境下工作時，應盡量保持對稱設計，以避免因不平衡應力和橫向振動（我們所用的焊接頭采用超聲波縱向振動傳遞，用于諧振系統）引起的聲傳遞不平衡。振動可導致焊接熱發和斷裂。超聲波焊接在不同行業的應用不同于加工精度的要求，對于特殊的薄工件如鋰離子電池極片和焊耳，如覆蓋金箔的加工精度要求很高，我們?cè)诟鞣N加工設備中采用數控設備。如加工中心等），以保證加工精度滿足要求。

超聲波焊接模具的應用分析

首先，我們說超聲波焊接機的焊頭、變幅器被設計為一個工作頻率為半波長的諧振體，在工作狀態下，兩個端面的振幅、最小應力、等效于中間位置的節點振幅為零，最大應力。一般設計為固定節點位置，但通常固定位置的設計厚度大于3毫米，或凹槽是固定的，所以固定位置不一定要為零振幅，這會導致一些調用，并且部分能量損失，對于聲音通常用橡膠圈與其他部分連接，或用隔聲材料阻塞，振幅參數的設計應考慮能量損失。

超聲波焊接機通常在焊接表面的焊接位置、基面設計網格，網格設計的目的是防止金屬零件滑動，盡可能將能量傳遞到焊接位置。網紋圖案一般有方形、菱形、條形網紋。金飾品的金屬熔覆焊頭和基根不按要求設計。網格的尺寸和深度應根據具體的焊接材料要求確定。

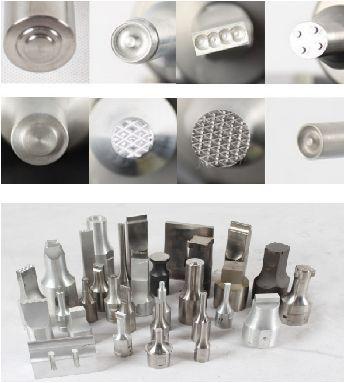

超聲波焊機模具又稱超聲波焊頭。超聲波焊機模具壽命取決于兩個關鍵因素：一是材料，二是工藝！

首先，讓我們來談?wù)劜牧弦蛩兀撼�聲波焊機對金屬材料的焊接要求具有良好的柔性（傳聲過程中的機械損耗小）特性，所以超聲波焊機的焊頭是最常用的材料是鋁合金或鈦合金。

超聲波模具材料

但是超聲波金屬焊接所需的焊頭也具有耐磨性的特點，這就要求有較高的硬度，因?yàn)槲覀兊某�聲波焊接機焊頭材料的選擇變得更加困難，因?yàn)橛捕群晚g性在人們的一般知識中似乎是天生的對立，這要求我們選用的材料要求很高，所以我們選用優質鋼材才能夠很好地解決村里的矛盾，超聲波焊機的焊頭壽命也在不斷提高。

然后工藝因素：包括超聲波焊機的模具加工和后續處理，對加工工藝進行了詳細的描述，在我們面前已經有了，后續處理包括熱處理，以及細部的參數，根據材料的選擇，我們有了原始的熱處理工藝來保證；之后再進行熱處理。每完成一個焊頭，參數應分別測量和調整，以保證生產。
